計算機控制高壓測試系統
上線日期：2016-05-24 產品熱度： 產品分類：首頁產品
我公司研發生產的各種試壓泵（試壓機）數字控制壓力測試系統、計算機控制壓力測試系統以及非標壓力測試控制系統可配合國內外任何型號的試壓泵、試壓機等壓力測試設備進行各種壓力測試、靜壓、爆破等各種試驗，可幫您的設備完成美國API認證CE認證及各種ISO質量體系認證和驗收。
1、 設備的使用條件
◆ 設備應能在以下情況下正常使用：
(1)、設備應在甲方不必增加其它設施的情況下可正常安裝使用。
(2)、機動時間：7.5小時x 3班/天x 250天/年=5625小時/年
(3)、環境溫度：-5℃~42℃
(4)、相對濕度：70-90%
2、 設備配置部分描述
◆ 概述
設備根據甲方技術要求制作：
設備主體由計算機控制系統、壓力自控系統、電動試壓泵三部分組成,可以實現（0-100Mpa）高壓、（100-400Mpa)超高壓壓力測試的自動控制。其中壓力自控系統可與任何泵型或附件配套，實現遠距離操作、自動記錄和輸出試壓報告功能，與電動試壓泵脫離計算機控制系統后都可獨立進行試壓試驗，
◆ 計算機控制系統

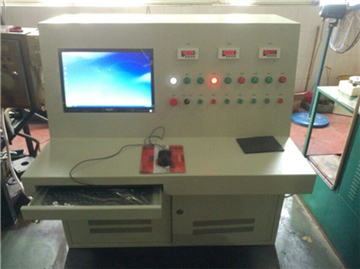

鋼琴式操作臺、工業級計算機、打印機、UPS電源、三菱、西門子等可編控制器、配電盤接觸器若干、計算機控制試壓軟件、LED液晶顯示屏、顯示儀表、高精度壓力變送器、設備配電系統等。可進行實時檢測數據與曲線的監控、記錄和打印，真實有效地反映用戶的檢測過程。
◆ 計算機控制軟件
軟件界面及控制內容有甲方提出要求，乙方完成功能，并提供軟件永久升級服務。
◆安全保護
超壓保護裝置；被試管路卸壓安全保護；系統限壓安全保護。
3、設備的功能及技術要求
a）靜壓試驗；
b）爆破試驗；
c）壓力無級調節,靠計算機程序控制;試壓泵本身的一些硬件功能包括：“開始”、“暫停”、“卸壓”、“手動調壓”等；
d）卸壓安全保護；遠程靠電磁閥，不須遠程的通過試壓泵的卸壓閥卸壓；
e）試驗程序及參數預輸入功能，試驗程序可通過輸入相應零件圖號即可自動跳出該圖號零件試驗參數及試驗工藝程序，按照零件設定典型的試驗程序有：
? 恒速升壓直至爆破；
? 恒速升壓—保壓—恒速升壓直至爆破；
? 恒速升壓—保壓—泄壓
? 恒速升壓—保壓—恒速升壓—保壓—恒速升壓直至爆破；
? 多段恒速升壓保壓試驗過程（可程序選擇階段0-10段）--恒速升壓直至爆破；
f）試驗過程中，可選擇進行壓力補償；試驗過程中，當未選擇進行壓力補償時，保壓時間過后，如果即時壓力與保壓壓力的壓降超出一定范圍（范圍能夠設置），這時伴隨若干蜂鳴聲，就會跳出對話框有：①繼續試驗；②壓力補償；③卸壓，三個選項供試驗者選擇。
g）軟件的使用者有各自的帳戶和密碼。
h）實現計算機控制功能，可以自動充水排氣、保壓，能達到以下功能：
i）出現緊急停機，能夠手動泄除試樣及設備內部壓力。
j）升壓速度：可調，能保持恒定。
k）能方便的對壓力表及壓力傳感器進行檢定，提供其校準方法、規程，配0.25級指針式壓力表；壓力表與計算機顯示的壓力值誤差為3‰之內。
l）計算機控制的同時具有手動控制功能。兩者的控制能力和精確度保持一致。
m）本設備的顯示精度，可根據用戶需要設置小數點位數（0-3位）。
4、軟件操作界面說明：
計算機控制軟件按照甲方自定義界面及功能編制。
自定義界面指示見附頁，以調試時雙方最終溝通需方認可的界面為準。
5、 設備的技術資料
乙方應向甲方提供詳細的、與設備相符的機械電氣技術資料紙質文本和電子文本各一套。
其包含以下內容：
A、設備系統各組成部分原始產品說明書
B、設備系統整體操作說明書，維護說明書，電氣控制原理圖，系統詳圖。
C、設備各項運行指標檢驗表。
6、提供的附件和配件
測試用工裝接頭一套，專用工具一套。
提供易損件備件一套。
7、設備的調試及驗收
A、設備的驗收。
a、本設備驗收分為初驗收和終驗收二部分。
b、驗收使用零件由甲方指定試驗用零件。
B、在乙方制造現場進行設備初驗收
a、乙方制造現場調試完畢通知甲方對設備進行預驗收。
b、乙方提供設備精度復檢用的測試儀器。在甲乙雙方共同參與下進行，根據乙方提供的復合本技術協議要求的設備精度檢驗卡，經甲方認可符合技術要求的前提下，對設備相關測試指標進行復檢測試，同時甲方對設備的外觀及整體布置進行檢查。以上如有不合格項，雙方簽署預驗收意見書，提出整改意見及期限，乙方整改結束后通知甲方，甲方同意發貨由乙方負責將設備發往甲方安裝調試。
C、 終驗收
a、乙方設備安裝調試完成后，甲方現場對設備的各項配置進行檢查，精度重新校驗。
D、 驗收標準：除本協議有說明以外，驗收標準依據《JB/T 53194電動試壓泵 產品質量分等》， 《JB/T 9089-1999 試壓泵》。。
設備的設計制造標準----采用公有制
設備使用的儀器儀表標準----采用國際單位制
8、設備的安裝調試
設備到達甲方工廠后，接到甲方通知后3天內乙方調試人員隨即到達現場，免費對設備全套裝置及系統進行安裝、調試和人員培訓。甲方根據現場具有的條件，提供相應的起吊設備和簡單工具。安裝、調試之前，由買賣雙方有關人員共同開箱，按照合同數量及各清單進行清點，并對各配件質量進行檢查。
